Электроэнцефалография— метод регистрации и анализа электроэнцефалограммы (ЭЭГ), т.е. суммарной биоэлектрической активности мозга. На ЭЭГ регистрируются электрические сигналы коры и подкорки.

ЭЭГ регистрируют с помощью наложенных на кожную поверхность головы (скальп) отводящих электродов, скоммутированных в единую цепь со специальной усилительной техникой. Увеличенные по амплитуде сигналы с выхода усилителей можно записать в память

Eegvp

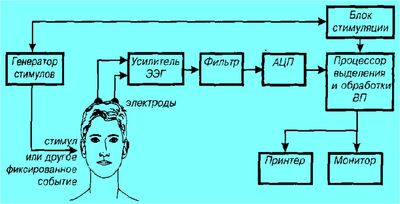

Блок-схема установки для регистрации ЭЭГ и ВП

компьютера для последующей статистической обработки. Для минимизации контактного сопротивления между электродом и скальпом на месте наложения электрода тщательно раздвигают волосы, кожу обезжиривают раствором спирта и между электродом и кожей кладут специальную электропроводную пасту. Регистрируется разность потенциалов между двумя точками (монтаж – в вопросе о регистрации ЭЭГ).

Электрические токи в нервной системе порождают магнитные поля.

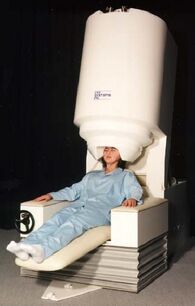

Магнитоэнцефалография—регистрация параметров магнитного поля, обусловленных биоэлектрической активностью головного мозга. Запись этих параметров осуществляется с помощью сверхпроводящих квантовых интерференционных датчиков и специальной камеры, изолирующей магнитные поля мозга от более сильных внешних полей. Прибор называется

Sensors-3

МЭГ

магнетометром. МЭГ может быть представлена в виде профилей магнитных полей на поверхности черепа либо в виде кривой линии, отражающей частоту и амплитуду изменения магнитного поля в определенной точке скальпа. МЭГ дополняет информацию об активности мозга, получаемую с помощью электроэнцефалографии, т. к. электрическое и магнитное поля взаимоперпендикулярны, и при одновременной регистрации обоих полей можно получить взаимодополняющую информацию об исходном источнике генерации тех или иных потенциалов. Запись магнтитоэнцефалограммы происходит бесконтактно, поэтому при использовании МЭГ мы избавляемся от многих артефактов, которые могут возникнуть при записи ЭЭГ.

Еще один метод — транскраниальная магнитная стимуляция.

Tms

ТМС

К определенному месту головы испытуемого подводят такой вот аппарат

<==

Эта штука (электромагнитная катушка) порождает переменное магнитное поле, а в нервной ткани создается электрическое поле, из-за этого нейроны начинают генерировать потенциалы действия, которые дальше передаются в соответствующие места по нервным путям. Обычно стимулируют моторную кору, при этом снимают миограмму с того места, с которым связана данная область моторной коры. Все это позволяет провести диагностику двигательной системы (определить пороги моторных реакций, время проведения нервного импульса, амплитуду ответа).
